单元测试与集成测试

第 5 章

单元测试与集成测试

按阶段进行测试是一种基本的测试策略，单元测试是测试执行过程中的第一个阶段，本章主要从单元测试的定义、目标、过程、技术与方法、评估等方面进行介绍和讨论，并澄清在单元测试阶段存在的一些误区。然后，介绍集成测试，确保各个单元能正常结合起来形成所要构成的系统。现在人们越来越强调持续构建、持续集成和持续测试，单元测试和集成测试往往交替进行、同步进行，但概念上还是先单元测试，后集成测试，所以本章内容还是这样安排的。

在测试过程中应该依据每一个阶段的不同特点，采用不同的测试方法和技术，制定不同的测试目标。在单元测试或集成测试中主要采用白盒测试方法，包括对代码的评审、静态分析和结合测试工具进行动态测试。

5.1 单元测试的目标和任务

软件系统是由许多单元构成的，这些单元可能是一个对象或是一个类，也可能是一个函数，也可能是一个更大的单元 —— 组件或模块。要保证软件系统的质量，首先就要保证构成系统的单元的质量，也就是要开展单元测试活动。通过充分的单元测试，发现并修正单元中的问题，从而为系统的质量打下基础。

5.1.1 为何要进行单元测试

软件测试的目的之一就是尽可能早地发现软件中存在的错误，从而降低软件质量成本，测试越早进行越好，单元测试就显得更重要，也是系统的功能测试的基础。在实践中，单元测试的大部分工作由开发人员完成，而开发人员更多的兴趣在编程上、把代码写出来，而不愿在测试上花比较多的时间，对测试自己的代码总会存在心理障碍。一旦编码完成，开发人员总是迫切希望交给测试人员，让测试人员去执行测试。如果没有执行好单元测试，软件在集成阶段及后续的测试阶段会发现更多的、各种各样的错误，甚至软件根本不能运行。大量的时间将被花费在跟踪那些包含在独立单元内的、简单的错误上面，所以表面上的进度取代不了实际进度，对于整个项目或系统反而会增加额外的工期，导致软件成本的提高。软件中存在的错误发现得越早，则修改和维护的费用就越低，而且难度越小，所以单元测试是早期抓住这些错误的最好时机。

另一方面，总有一些自认为很棒的程序员，对自己的程序充满了信心，对单元测试很漠然，认为代码没有什么小问题，而只会出现一些集成上的大问题，而这些问题要依赖测试人员来发现。但是规模越大的系统，其系统集成的复杂性就越高。现在大多数软件系统的规模都很大，想完成各个单元之间的接口进行全面的测试，几乎不可能。其结果是测试将无法达到它所应该有的全面性，较多的缺陷将被遗漏。即使在后期测试中再被发现，也会造成严重的影响，代码的修改量会很大。所以在单元测试中实际也包含接口测试，相当于集成测试的一部分工作。从目前实践来看，软件单元测试和软件集成测试难以分离，往往是同时进行的，所以把单元测试和集成测试放在一章内进行讨论。

5.1.2 单元测试的目标和要求

单元测试是对软件基本组成单元进行的测试，而且软件单元是在与程序的其他部分相隔离的情况下进行独立的测试。单元测试的对象可以是软件设计的最小单位 —— 一个具体函数或一个类的方法，也可以是一个功能模块、组件。一般情况下，被测试的单元能够实现一个特定的功能，具有一定的独立性，同时又通过明确的接口定义与其他单元联系起来。调试与单元测试在工作中常交织在一起，操作上有一定的相似性，但两者的目的完全不同。测试是为了找出代码中存在的缺陷，通过某种测试覆盖要求，检查代码或运行代码以验证是否符合规范、符合设计要求等；而调试是为了修正已发现的缺陷，即针对已发现的缺陷来寻找引起缺陷的原因，例如，通过设置断点跟踪程序，检查变量状态，判断是不是某个变量取值不对而导致问题的出现。

检验各单元模块是否被正确地编码，即验证代码和软件系统设计的一致性是单元测试的主要目标，但是单元测试的目标不仅是测试代码的功能性，还需确保代码在结构上可靠且健壮，能够在各种条件下 (包括异常条件，如异常操作和异常数据) 给予正确的响应。如果这些系统中的代码未被适当测试，则其弱点可被用于侵入代码，并导致安全性风险 (例如内存泄漏或被窃指针) 以及性能问题。执行完全的单元测试，可以比较彻底地消除各个单元中所存在的问题，避免将来功能测试和系统测试问题查找的困难，从而减少应用级别所需的测试工作量，并且彻底减少发生误差的可能性。概括起来，单元测试是对单元的代码规范性、正确性、安全性、性能等进行验证，通过单元测试，需要验证下列这些内容。

单元测试的主要依据是《软件需求规格说明书》、《软件详细设计说明书》，同时要参考并符合软件的整体测试计划和集成方案。单元测试的一系列活动如下。

(1) 建立单元测试环境，包括在集成开发环境 (Integrated Development Environment,

IDE) 中安装和设置单元测试工具 (插件);

(2) 测试脚本 (测试代码) 的开发和调试；

(3) 测试执行及其结果分析。

在单元测试活动中强调被测试对象的独立性，软件的独立单元将与程序的其他部分隔离开，以避免其他单元对该单元的影响。这样，就缩小了问题分析范围。在单元测试中，需要关注以下主要内容。

(1) 目标：确保模块被正确地编码。

(2) 依据：详细设计描述。

(3) 过程：经过设计、脚本开发、执行、调试和分析结果等环节。

（4）执行者：由程序开发人员和测试人员共同完成。

（5）采用哪些测试方法：包括代码控制流和数据流分析方法，并结合参数输入域的测试方法。

（6）测试脚本的管理：可以按照产品代码管理的方法进行类似的配置管理（并入代码库），包括代码评审、版本分支、变更控制等。

（7）如何进行评估：通过代码覆盖率分析工具来分析测试的代码覆盖率、分支或条件的覆盖率。

何时可以结束单元测试？测试是否充分足够？如何评估测试的结果？每个项目都有自己的特殊需求，但通常除了代码的标准和规范，单元测试中主要考虑的是对结构和数据测试的覆盖率。下面给出是否通过单元测试的一般准则。

(1) 软件单元功能与设计需求一致。

(2) 软件单元接口与设计需求一致。

(3) 能够正确处理输入和运行中的错误。

(4) 在单元测试中发现的错误已经得到修改并且通过了测试。

(5) 达到了相关的覆盖率的要求。

(6) 完成软件单元测试报告。

5.1.3 单元测试的任务

为了实现上述目标，单元测试的主要任务包括对单元功能、逻辑控制、数据和安全性等各方面进行必要的测试。具体地说，包括单元中所有独立执行路径、数据结构、接口、边界条件、容错性等测试。

1. 单元独立执行路径的测试

在单元中应对每一条独立执行路径进行测试，这不仅检验单元中每条语句 (代码行) 至少能够正确执行，主要检查下列问题。

(1) 误解或用错了算符优先级；

(2) 混合类型运算；

(3) 变量初始化错误、赋值错误；

(4) 错误计算或精度不够；

(5) 表达式符号错等。

而且要检验所涉及的逻辑判断、逻辑运算是否正确，如是否存在不正确的比较和不适当的控制流造成的错误。此时判定覆盖、条件覆盖和基本路径覆盖等方法是最常用且最有效的测试技术。比较判断与控制流常常紧密相关，这方面常见的错误主要有以下几种。

2. 单元局部数据结构的测试

检查局部数据结构是检查临时存储的数据在程序执行过程中是否正确、完整。局部数据结构往往是错误的根源，应仔细设计测试用例，力求发现下面几类错误。

3. 单元接口测试

只有在数据能正确输入 (如函数参数调用)、输出 (如函数返回值) 的前提下，其他测试才有意义。对单元接口的检验，不仅是集成测试的重点，也是单元测试的不可忽视的部分。单元接口测试应该考虑下列主要因素。

如果单元内包括外部输入输出 (如打开某文件、读入文件数据、向数据库写入等), 还应该考虑下列因素。

4. 单元边界条件的测试

众所周知，程序容易在边界上失效，采用边界值分析技术，针对边界值及其左、右设计测试用例，很有可能发现新的错误。如果在单元测试中忽略边界条件的测试，在系统级测试中很难被发现，即使被发现后对其跟踪、寻其根源也是一件不容易的事。

5. 单元容错性测试

在软件构造中强调防御式编程，即要求在编写程序时能预见各种可能的出错条件，并针对这些出错进行正确处理，如给予出错提示或设置统一的出错处理函数。针对单元错误处理机制 (容错性), 着重检查下列问题。

6. 内存分析

内存泄漏会导致系统运行的崩溃，尤其对于嵌入式系统这种资源比较匮乏、应用非常广泛，而且往往又处于重要部位的，将可能导致无法预料的重大损失。通过测量内存使用情况，可以了解程序内存分配的真实情况，发现对内存的不正常使用，在问题出现前发现征兆，在系统崩溃前发现内存泄漏错误；发现内存分配错误，并精确显示发生错误时的上下文情况，指出发生错误的原由。

5.2 静态测试

静态测试技术是单元测试中最重要的手段之一，适用于新开发的和重用的代码。通常在代码完成并无错误地通过编译或汇编后进行，采用工具扫描分析、代码评审等方法。测试人员主要由软件开发人员及其开发小组成员组成。

5.2.1 编码的标准和规范

代码即使可以正常运行，但是不符合某种标准和规范，会给将来程序维护带来隐患。标准是建立起来和必须遵守的规则 —— 做什么和不做什么，而规范是建议如何去做，推荐更好的工作方式，例如自定义变量和函数的命名。标准没有例外情况，是结构严谨的，规范就没有那么严格，相对松一些。在一些正规的项目中，经常有一些在测试中表现稳定的软件，因为不符合规范而被认为有问题，为什么呢？至少有以下三个重要原因可以说明要坚持标准和规范。

代码中最常用的是表达式，而表达式通常是由变量、函数、常数和运算符组成，通过运算符将变量、函数、常数组合成合理、有效的表达式。变量通常分为系统变量和自定义变量，自定义变量又分为全局变量和局部变量，因此在检查代码时首先要检查变量定义的对不对，有没有对变量赋予初始值，变量的命名是否正确以及命名是否符合规范。除了变量和函数外，代码中还有谓语动词语句，例如 C 语言中的 goto、do-while 和 if-else 语句，就有它的编程标准，而目前流行的编程语言中，例如 C++、Java 等都设立了使用它们的标准。例如著名的 MISRA C

Coding Standard, 这一标准中包括 127 条 C 语言编码标准。通常认为，如果能够完全遵守这些标准，则所写的 C 代码是易读、可靠、可移植和易于维护的，如:

每个开发项目由于自身特点都必须符合一组标准，除必须符合计算机语言标准外还需要符合相应的行业标准，例如，金融系统、航天系统的软件都有各自严格的标准。如果想获得计算机软件和信息技术国家的相关国际标准，可以通过以下站点获得。

在软件工程领域，源程序的风格统一标志着可维护性、可读性，是软件项目的一个重要组成部分。如果没有成文的编码风格文档，以至于很多时候，程序员没有一个共同的标准可以遵守，编码风格各异，程序可维护性差、可读性也很差。通过建立代码编写规范，形成开发小组编码约定，提高程序的可靠性、可读性、可修改性、可维护性、可继承性和一致性，可以保证程序代码的质量，继承软件开发成果，充分利用资源，使开发人员之间的工作成果可以共享。

以下是一个实际项目小组曾参考使用过的 Java 代码的书写规范。由于篇幅较长，略去其中部分内容，以供参考。

【Java 代码书写规范 示例】

一、目的（略）

二、整体编码风格

1. 缩进

缩进建议以 4 个空格为单位。建议在 Tools|Editor Options 中设置 Editor 页面的 Block ident 为 4, Tab Size 为 8。预处理语句、全局数据、标题、附加说明、函数说明、标号等均顶格书写。语句块的 “{”、“}” 配对对齐，并与其前一行对齐，语句块类的语句缩进建议每个 “{”、“}” 单独占一行，便于匹配。JBuilder 默认方式是开始的 “{” 不是单独一行，建议更改成上述格式（在 Project|Default Project Properties 中设置 Code Style 中选择 Braces 为 Next line）。

2. 空格

原则上，变量、类、常量数据和函数在其类型和修饰名称之间适当空格并据情况对齐。关键字原则上空一格，如：if（…）等。运算符的空格规定如下：“::”、“->”、“[”、“]”、“++”、“--”、“\~”、“!”、“+”、“-”（指正负号）、“&”（引用）等几个运算符两边不加空格（其中单目运算符指与操作数相连的一边），其他运算符（包括大多数二目运算符和三目运算符 “?”）两边均加一空格，在函数定义时还可据情况多空或不空格来对齐，但在函数实现时可以不用。“，” 运算符只在其后空一格，需对齐时也可不空或多空格。不论是否有括号，对语句行后加的注释应用适当空格与语句隔开并尽可能对齐。个人认为此项可以依照个人习惯决定遵循与否。

3. 对齐

原则上，关系密切的行应对齐，对齐包括类型、修饰、名称、参数等各部分对齐。另每一行的长度不应超过屏幕太多，必要时适当换行，换行时尽可能在 “,” 处或运算符处，换行后最好以运算符打头，并且以下各行均以该语句首行缩进，但该语句仍以首行的缩进为准，即如其下一行为 “{}” 应与首行对齐。

变量定义最好通过添加空格形成对齐，同一类型的变量最好放在一起。如下例所示:

int Value;
int Result;
int Length;
Object currentEntry;

个人认为此项可以依照个人习惯决定遵循与否。

4. 空行

不得存在无规则的空行，比如连续 10 个空行。程序文件结构各部分之间空两行，若不必要也可只空一行，各函数实现之间一般空两行，由于每个函数还要有函数说明注释，故通常只需空一行或不空，但对于没有函数说明的情况至少应再空一行。对自己写的函数，建议也加上 “//----” 作分隔。函数内部数据与代码之间应至少空一行，代码中适当处应以空行空开，建议在代码中出现变量声明时，在其前空一行。类中 4 个 “p” 之间至少空一行，在其中的数据与函数之间也应空行。

5. 注释

注释是软件可读性的具体体现。程序注释量一般占程序编码量的 20%，软件工程要求不少于 20%。程序注释不能用抽象的语言，类似于 “处理”、“循环” 这样的计算机抽象语言，要精确表达出程序的处理说明。例如，“计算净需求”、“计算第一道工序的加工工时” 等。避免每行程序都使用注释，可以在一段程序的前面加一段注释，具有明确的处理逻辑。

注释必不可少，但也不应过多，不要被动地为写注释而写注释。以下是 4 种必要的注释。

(3) 在代码不明晰或不可移植处必须有一定的说明。

(4) 少量的其他注释，如自定义变量的注释、代码书写时间等。

注释有块注释和行注释两种，分别是指:“/**/” 和 “//”。建议对 (1) 用块注释，(4) 用行注释，(2)、(3) 则视情况而定，但应统一，至少在一个单元中 (2) 类注释形式应统一。具体对不同文件、结构的注释会在后面详细说明。

6. 代码长度

对于每一个函数建议尽可能控制其代码长度为 53 行左右，超过 53 行的代码要重新考虑将其拆分为两个或两个以上的函数。函数拆分规则应该以不破坏原有算法为基础，同时拆分出来的部分应该是可以重复利用的。对于在多个模块或者窗体中都要用到的重复性代码，完全可以将起独立成为一个具备公用性质的函数，放置于一个公用模块中。

7. 页宽

页宽应该设置为 80 字符。源代码一般不会超过这个宽度，并导致无法完整显示，但这一设置也可以灵活调整。在任何情况下，超长的语句应该在一个逗号或者一个操作符后折行。一条语句折行后，应该比原来的语句再缩进两个字符。

8. 行数

一般的集成编程环境下，每屏大概只能显示不超过 50 行的程序，所以这个函数大概要 5 或 6 屏显示，在某些环境下要 8 屏左右才能显示完。这样一来，无论是读程序还是修改程序，都会有困难。因此建议把完成比较独立功能的程序块抽出，单独成为一个函数。把完成相同或相近功能的程序块抽出，独立为一个子函数。可以发现，越是上层的函数越简单，就是调用几个子函数，越是底层的函数完成的越是具体的工作。这是好程序的一个标志。这样，就可以在较上层函数里容易控制整个程序的逻辑，而在底层的函数里专注于某方面的功能的实现了。

三、代码文件风格（略）

四、函数编写风格（略）

五、符号风格 (略)

5.2.2 代码评审

代码审查 (Code Review) 也是一种有效的测试方法。据有关数据统计，代码中 \(60\%\) 以上的缺陷可以通过代码审查 (包括互查、走查、会议评审等形式) 发现出来。代码审查，不仅能有效地发现缺陷，而且为缺陷预防获取各种经验，为改善代码质量打下坚实的基础。即使没有时间完成所有代码的检查，也应该尽可能去做，哪怕是对其中一部分代码进行审查。人们也为代码审查进行了大量的探索，获得了一些最佳实践，例如：

1. 代码走查

代码互查是日常工作中使用最多的一种代码评审方式，比较容易开展，相对自由，而走查（Walk Through）是一种相对比较正式的代码评审过程。在此过程中，设计者或程序员引导小组部分成员通读编码，其他成员提出问题并对有关技术、风格、可能的错误、是否有违背开发标准 / 规范的地方等进行评论。走查过程中，由测试成员提出一批测试实例，在会议上对每个测试实例用头脑来执行程序，在纸上或黑板上演变程序的状态。在这个过程中，测试实例并不起关键作用，它们仅作为怀疑程序逻辑与计算错误的参考。大多数走查中，在怀疑程序的过程中所发现的缺陷比通过测试实例本身发现的缺陷更多。编程者对照讲解设计框图和源码图，特别是对两者相异之处加以解释，有助于验证设计和实现之间的一致性。

2. 正式会议审查

会议审查 (Inspection) 是一种最为正式的检查和评估方法，最早是由 IBM 公司提出，经实践证明，是一种有效的检查方法，从而得到软件工程界的普遍认同。它是用逐步检查源代码中有无逻辑或语法错误的办法来检测故障。可以认为它是拿代码与标准和规范对照的补充，因为它不但需要软件开发者自查，还要组织代码检查小组进行代码检查。代码检查小组通常由独立的主持人 (协调员)、程序编写小组、其他组程序员和测试小组成员组成。代码检查程序如下：主持人提前把程序目录表和设计说明分配给小组各成员，小组成员在开会前先熟悉这些材料，然后开会。在会议上，主要的工作如下。

无论是走查还是正式的会议审查，都需要注意限时和避免现场修改。限时是为了避免跑题，不要针对某个技术问题进行无休止的讨论。发现问题时不要现场修改，适当地进行记录，会后再进行修改是必要的，否则会浪费大家的时间。会议主持人要牢记会议的宗旨和目标。检查的要点是代码编写是否符合标准和规范，是否存在逻辑错误。

在审查会前项目经理要制定或维护好代码缺陷检查表，检查表的内容主要是检查的要点，作为评审的检查依据、主要参考资料。在评审会上项目组的每一个人员都能看到自己和其他人员的编码问题，也是大家很好的学习机会，从而起到缺陷预防的作用。评审会中确定的所有缺陷都要被解决，并且解决的结果可能需要评审会主持人或项目经理的确认，如果需要，需要再上评审会确认。评审通过的准则如下。

3. 走查与会议审查的对比

走查与会议审查的对比见表 5-1。

表 5-1 走查与审查对比

	走 查	审 查
准备	通读设计和编码	应准备好需求描述文档、程序设计文档、程序的源代码清单、代码编码标准和代码缺陷检查表
形式	非正式会议	正式会议
参加人员	开发人员为主	项目组成员包括测试人员
主要技术方法	无	缺陷检查表
注意事项	限时、不要现场修改代码	限时、不要现场修改代码
生成文档	会议记录	静态分析错误报告
目标	代码标准规范,无逻辑错误	代码标准规范,无逻辑错误

4. 缺陷检查表

检查过程所采用的主要技术是设计与使用缺陷检查表。这个表通常是把程序设计中可能发生的各种缺陷进行分类，以每一类列举尽可能多的典型缺陷，然后把它们制成表格，以供在会议中使用，并且在每次审议会议之后，对新发现的缺陷也要进行分析和归类，不断充实缺陷检查表。缺陷检查表会因项目不同而不同，在实际工作中不断积累完善，使用缺陷检查表的目的是防止人为的疏漏。下面就是一个代码检查表的示例，这个示例只对结构化编程测试具有普遍和通用的意义。

代码评审的通用检查表

1. 格式

2. 程序语言的使用

3. 数据引用错误

4. 数据声明错误

5. 计算错误

6. 比较错误

7. 入口和出口的连接

8. 存储器的使用

9. 控制流程错误

10. 子程序参数错误

11. 输入输出错误

12. 逻辑和性能

13. 维护性和可靠性

5.3 动态测试

单元测试除了测试其功能性之外，还需确保代码在结构上可靠、健全并且能够有良好的响应，仅进行静态测试是不够的，必须要运行单元，进行动态测试，需要设计更充分的测试用例以验证业务逻辑合理性和单元的实际表现行为。

5.3.1 驱动程序和桩程序

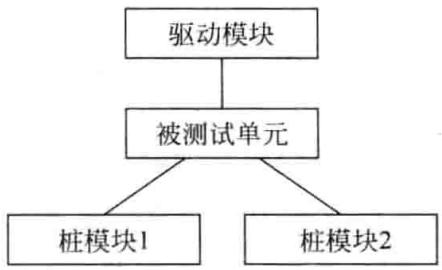

运行被测试单元，为了隔离单元，根据被测试单元的接口，开发相应的驱动程序 (Driver) 和桩程序 (Stub), 如图 5-1 所示。

（1）驱动程序 (Driver)，也称驱动模块，用以模拟被测模块的上级模块，能够调用被测模块。在测试过程中，驱动模块接收测试数据，调用被测模块并把相关的数据传送给被测模块。

（2）桩程序 (Stub)，也称桩模块，用以模拟被测模块工作过程中所调用的下层模块。桩模块由被测模块调用，它们一般只进行很少的数据处理，例如打印入口和返回，以便于检验被测模块与其下级模块的接口。

通过驱动程序和桩程序就可以隔离被测单元，而又能使测试继续下去。驱动程序作为入口，可以设置不同的数据参数，来完成各种测试用例。

【示例：具有驱动程序和桩程序作用的小程序】

公司正在进行一项大型的网络服务系统的开发，项目组承担的是服务器端的软件开发。其中有个项目负责多台数据库服务器的数据复制。服务系统是实时的，对数据复制的性能要求当然很高。当开发人员完成了数据传输模块时 (还未编制和数据库相关的模块), 就主动要求我们对其性能进行单元测试。

进行这样的性能测试，不需要详细了解该单元的结构，但首先要掌握设计文档中相关的性能指标和运行的网络环境及服务器环境等指标，以便搭建相应的测试环境。

其次，要求开发人员提供相应的程序接口，测试人员根据接口定义来设计驱动程序和桩程序用来运行并测试该单元程序。为此，编写了一个功能简单的小程序，既作为驱动程序也是桩程序。该驱动程序在服务器端运行模拟数据库提供和接收需复制的数据，它能够随机产生可设置大小的数据包，按设置好的单位时间发包数量进行数据包的发送，同时它也是接收端，能对接收到的数据包的数量和大小进行简单的统计，以便实现简单的验证，如图 5-2 所示。

接着就要设计测试用例并实施测试。设计测试用例时：

发现问题后，要先排除网络等环境因素，再报告开发人员进行调试。

这样会确保该单元将不会是该项目的性能瓶颈，也避免了后续开发的盲目性。很多参考书中误导人们认为单元测试采用的是白盒测试技术，由开发人员完成。这很片面，在有些情况下是完全不对的。从另一方面来说，该案例的测试工作也可由开发者完成，但在开发的初期，测试人员并没有大的测试压力，而开发者面临着大量代码编写压力，浪费开发者的时间直接影响项目的进度，何况开发者与测试者的心理状态的不同，还可能直接影响测试结果的可靠性。

5.3.2 类测试

面向对象的单元测试通常是对一个基类或其子类进行测试，因为类是面向对象软件的基本单位。对于类的单元测试可以看作是对类的成员函数进行测试。一般不会对类的每个成员及方法进行测试，例如，一般不会针对成员变量的定义进行单元测试，一般也不需要对 get/set 方法进行单独测试，但对于核心或重要的方法需要进行全面的单元测试。对单个方法的测试类似于对传统软件的单个函数的测试，第 3 章所介绍的测试方法 (如基于输入域的、基于逻辑覆盖的等测试方法) 都可以应用在这里。例如，可以根据前置条件的输入条件 (包括常见值和边界值) 来设计单元测试用例，来检验输出结果的正确性，以及后置条件是否得到满足。

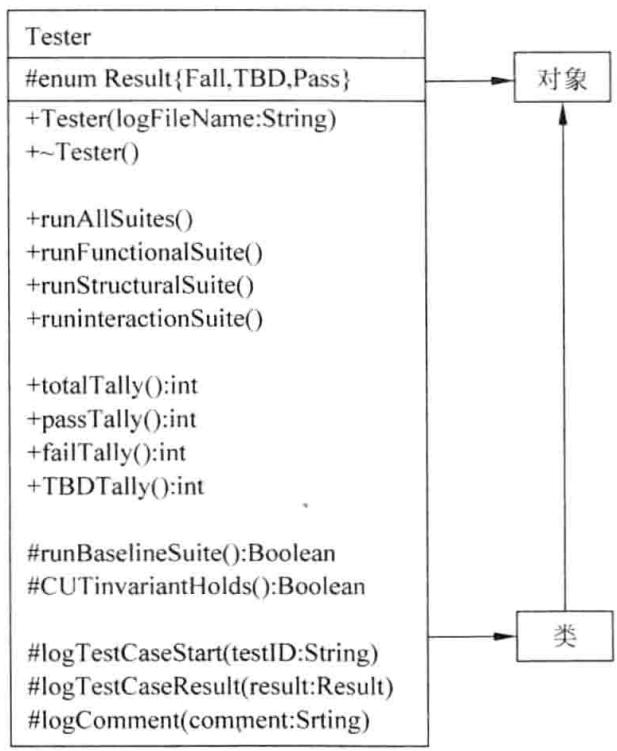

类测试，要验证类的实现是否和该类的说明完全一致。如果类的实现正确，那么类的每一个实例的行为也应该是正确的。下面通过一个具体的 Tester 类来说明类的测试。在具体的 Tester 类中，为每一个测试用例定义了一个方法，被称为测试用例方法。测试用例方法的任务是为某个用例构建输入状态，生成事件序列并检查输出状态来执行测试用例。例如，通过将一个输出和作为参数传递的对象实例化，然后生成测试用例指定的事件。这些方法还为测试计划提供了可跟踪性 —— 每一个测试用例或每一组紧密联系的测试用例都有一个方法。图 5-3 显示了一个满足了这些需求的 Tester 类的模型。

由于继承与多态的使用，对于类的测试通常不能限定在子类中定义的成员变量和成员方法上，还需要考虑父类对子类的影响。

一般而言，子类对父类中的多态方法的覆盖应该保持父类对该方法的定义说明。多态服务测试就是为了测试子类中多态方法的实现是否保持了父类对该方法的要求。假设已存在父类的一个测试用例集，在对子类测试时，可以选取其中涉及相关多态方法的测试用例，并把子类的实例当作父类的实例来执行这些测试用例。

某个方法在主类中已有定义，但由于某种要求，需要重载父类中的方法，子类中这个重载的方法已做了定义。后来，由于要加入一个新功能，中间也要用到此方法，但新功能的开发人员发现父类中已有此方法，可能对子类中的重载方法为什么会使用的情景不了解或根本不知道，容易导致出错。

类似地，多态地引入同一个方法名，因为接口参数的不同，中间的操作结果与最终的返回结果也就不同。如果选择错了同名方法，那么无疑实际结果与最终要求是不一致的。这就要求代码中要有足够的、清晰的注释，特别是供大家调用的公用方法，建议对于各参数的要求、返回的结果、需不需要生成新的 Cookie 或 Session 等进行严格定义，并在方法有修改时，注释也应做相应的修改，这样可以大大减少错误出现的概率。

在最复杂的情况下，对于子类的测试可能只能采用展平测试的策略。所谓展平测试是指将子类自身定义的成员方法与成员变量以及从父类继承来的成员方法与成员变量全部放在一起组成一个新类 (如果成员方法间存在覆盖关系，还需要确定哪些成员方法是子类真正拥有的), 并对其进行测试。需要指出的是：展平后的类可能很大，测试的代价也较高，此时要尽可能地减少不必要的代价。

5.4 代码评审案例分析

在代码评审中能够发现比较多的问题，有些问题是常见的，有些问题是偶尔出现的，可以从中学习，整理成检查表，帮助我们未来更好地做好代码评审。下面通过一些常见的问题，来建立代码评审的强烈意识和培养良好的基本能力。

5.4.1 空指针保护

空指针保护 (Null Pointer Exception) 的错误，应该说是 Java 程序中最常见的一类错误，通过合理的编码规则以及开发者对此类问题的理解程度、测试人员的 Case 覆盖率来避免此类错误。

1. 测试场景

某站点通过用户输入的用户名与密码来判断出现什么页面，是管理员页面还是站点普通用户页面，还是匿名访问的用户页面。不同的人访问页面的权限与页面上的元素都是不同的。管理员有管理普通用户的功能，以及站点的其他管理类操作；站点普通用户可以进行站点的普通操作，比如某些文档程序只有注册登录的合法用户才能下载；匿名用户一般只能访问一些公共的资源，此权限一般是站点最小的。程序代码如下:

21°    /**
22    * 通过用户UI界面输入的用户名，传递到Action层，进行用户角色识别操作
23    *
24    * @param request HttpServletRequest
25    *
26    * @return String 用户角色，像管理员/普通用户/...
27    */
28°    public String getUserRole(HttpServletRequest request) {
29    String userRole = "";
30    String userName = request.getParameter("userName");
31    if (userName.equals("schadmin")) {
32    //这是系统初始化时默认的管理员账号，如果是，则做以下的验证操作......
33    }
34    //非系统初始化的账号，做以下验证操作......
35    return userRole;
36 }

2. 分析

程序第 31 行，在特定的 Case 下，有可能会出 NullPoint (空指针) 错。比如匿名用户访问页面时，可能就没有输入用户名。这类问题看起来很简单，如果程序开发人员平时不注意，则可能会导致某些情况下页面无法正常工作。

3. 解决方案

按正确的规则来写用常量.equals (变量)，这样就可以省去以后的很多麻烦，同时保证了函数的健壮性，也减轻了因为代码自身的错误给测试人员带来的工作量。正确的代码如下：

public String getUserRole(HttpServletRequest request) {
    String userRole = "";
    String userName = request.getParameter("userName");
    if {"schadmin".equals(userName)} {
    //这是系统初始化时默认的管理员账号，如果是，则做以下的验证操作……
    //非系统初始化的账号，做以下验证操作……
    return userRole;
}

4. 要求

开发人员在写代码时要遵循规则去做，同时经常审查所做的代码，修改不符合规则的代码。测试人员也要积累相关的经验，比如在页面输入的地方不输入内容，检查是否有合理的保护；想想有没有其他的 Case 能绕过输入的页面而访问其后继的页面；在做 API 测试时，相应的参数值被置空，检查是否出错等。

5.4.2 格式化数字错误

数据类型转换错误 (Number Format Exception) 也是平时测试过程中常见的问题，Java 自身具有的 Integer.parseInt (.); Long.parseLong (…) 方法在数据类型转换时没有对传入参数的合法性进行判断。如果在代码中没有对传入参数做合法性检查就直接调用 Java 中的方法时在某些 Case 下就会抛错，致使程序或页面无法正常进行。

1. 测试场景

用户注册时要输入年龄段，用户输入的参数传入到 Action 层，通过 request.getParameter (…) 获得参数值时，返回的是字符型。而数据库中该字段为数值型，所以需要做相应的数据类型转换。程序代码如下:

/**
 * 通过用户输入的年龄，转换为数值型
 *
 * @param request HttpServletRequest
 *
 * @return Integer 用户年龄
 */
public int getUserAge(HttpServletRequest request) {
    int age = 0;
    String userAge = request.getParameter("userAge");
    if (userAge != null) {
    age = Integer.parseInt(userAge);
    }
    return age;
}

2. 分析

程序第 51 行，虽然在 50 行已考虑到了 NullPoint 的保护，但对于传过来的不是数字的参数没有做必要的保护。

3. 解决方案

因为一个项目中进行数据类型转换的地方应该很多，所以建议写一个 Util 工具类，实现一些常用的数据转换的方法，以供调用。建议代码如下:

/**
 * 对传入的字符型转换为整型值
 *
 * @param intStr String
 * @return Integer
 */
public static int getIntValue(String intStr) {
    int pareseInt = 0;
    if (isNumeric(intStr)) { // isNumeric是判断传入的变量值是否为数值类型
    pareseInt = Integer.parseInt(intStr);
    }
    return pareseInt;
}

4. 要求

开发人员在写代码时遇到数值转换时，使用公共的安全方法 (做过保护的), 同时要经常复审代码，修改不符合规则的代码。测试时，要关注类似的问题，例如，在应输入数字的地方输入非数字内容、边界值、特殊符号等，验证是否有异常保护。

5.4.3 字符串或数组越界错误

字符串或数组越界错误 (Out of Bounds Exception) 也是常见的问题之一。

1. 测试场景

按程序约定电话号码由如下 4 部分组成：国家编码，区位号码，电话号码，分机号，中间用逗号分隔，进行传输操作与数据库存取。假设系统想取出电话号码值或分机号值，类似这样的操作经常因保护不够而出现越界错误。程序代码如下：

/**
 * 假设电话号码字串设计的标准格式为:国家编码,区位号码,电话号码,分机号
 * 举例如86,0551,2313222,8093
 *
 * @param strPhoneNumber String
 *
 * @return String 电话号码(如:例子中的2313222)
 */
public static String getPhoneNumber(String strPhoneNumber) {
    if ((strPhoneNumber == null) || "".equals(strPhoneNumber)) {
    return "";
    }
    String[] arrPhone = strPhoneNumber.split(",");
    return arrPhone[2];
}

2. 分析

程序第 23 行，虽然从表面上看没有问题，但如果取出 (传过) 来的数据，本来就没有电话号码或没有分机号，则会出现字符串或数组越界错误。

3. 解决方案

需要做好字符串或数组越界错误保护，才能供调用。建议代码如下:

public static String getPhoneNumber(String strPhoneNumber) {
    if ((strPhoneNumber == null) || "".equals(strPhoneNumber)) {
    return "";
    }
    String[] arrPhone = strPhoneNumber.split(",");
    if (arrPhone.length > 2) {
    return arrPhone[2];
    }
    return "";
}

4. 要求

在遇到截取字符串或取数组指定下标值前一定要进行异常保护。另外，Java 的数组下标是从 0 开始的。在测试时，如果有分机号，但保留其为空白，因为现实中就有电话号码不设分机号的；其他内容也可置为空白，测试程序的健壮性。类似这样的测试案例有许多，值得关注。

5.4.4 资源不合理使用

1. 测试场景

经常有上传 / 下载文件的功能、向文件中写入内容、将文件中的内容读出等功能，如果在操作结束时忘记关闭流文件，则当频繁使用时，会导致 Web Server 的性能下降，甚至导致 Server 崩溃。程序代码如下:

public static void writeStringFile(File file, String writeContent,
    String encoding) throws manufacturerException {
    FileOutputStream fos = null;
    try {
    if (!file.exists()) {
    file.createNewFile();
    }
    fos = new FileOutputStream(file);
    fos.write(writeContent.getBytes(encoding));
    } catch (Exception ex) {
    throw new manufacturerException(ex);
    } finally { //如果没有finally下面的段
    if (fos != null) {
    try {
    fos.close();
    } catch (IOException ioe) {
    throw new manufacturerException(ioe);
    }
    }
    }
}

2. 分析

这段代码在 finally 中最后做了关闭流操作，这是正确的并且安全的写法。如果没有 finally 这段代码，或是把 finally 中的关闭流方法，写到了 try 中或 catch 中，那都是很危险的，迟早会出问题。Java 中的 try-catch-finally 结构，可以这样理解:

所以，在代码逻辑中，如果存在 “无论发生什么都必须执行的代码”，则应放在 finally 块中。最常见的就是把关闭连接、释放资源等类似的代码放在 finally 块中。

3. 要求

上述错误在测试中往往不容易发现，可能要等到服务器运行了一段时间以后，服务器在某个峰值上崩溃了才知道，而想复现它又很难。测试人员可以通过阅读源代码找出此类错误，或通过集成测试、压力测试来发现类似的问题。另外，让服务器运行一段时间后，通过查看错误日志 (Error Log) 也比较容易发现其中的问题。

5.4.5 不当使用 synchronized 导致系统性能下降

1. 测试场景

某网站专门组织各类活动，如演讲比赛、足球赛、舞会等，需要给所有用户发送 E-mail。程序代码如下:

public synchronized static void sendMail(String templateName,

Map replaceMap, Event event, String sender, String replyTo,
Locale curlocale) {
    // 组织每封信的需替换的内容
    replaceMap.put("EventName", event.getEventName());
    replaceMap.put("EventDesc", event.getEventDescription());
    replaceMap.put("StartTime",
    TimeUtil.formatDateTime(event.getStartTime(), curlocale));
    replaceMap.put("EndTime",
    TimeUtil.formatDateTime(event.getEndTime(), curlocale));
    replaceMap.put("EventHost", event.getHost());
    ...
    // 信的模板，收件人，发件人，收件人的语言等准备
    MailTBO mailTBO = new MailTBO();
    mailTBO.setTemplateName(templateName);
    mailTBO.setSender(sender);
    mailTBO.setReplyTo(replyTo);
    mailTBO.setLocale(curlocale);
    mailTBO.setReplaceMap(replaceMap);
    ...
    // 最后将准备好的内容发送出去
    MailBizFactory bizFactory = MailBizFactory.getInstance();
    EmailManager emailManager = (EmailManager) bizFactory.getManager(EmailManager.class);
    emailManager.sendMail(mailTBO);
}

2. 分析

这里发邮件时用了 synchronized 方法。如果邀请 5～10 人时，一般不会有性能问题，但如果邀请超过 100 人，可能页面就长时间不动或导致系统性能严重下降，甚至 Web 服务器崩溃。如果像这样大的方法声明为 synchronized，将会严重影响系统的效率。典型地，若将线程类的方法 run () 声明为 synchronized，由于在线程的整个生命期内它一直在运行，容易导致它对本类任何 synchronized 方法的调用都永远不会成功。

5.5 分层单元测试

目前应用程序都是分层构造的，如数据访问层、业务逻辑层、表示层等，那么在单元测试时也要分层进行。下面分别讨论如何对 Action 层、BIZ 业务逻辑层、Servlet 层等不同层次进行测试，从而可以完成对核心功能、数据库存取、页面跳转等功能的验证。

5.5.1 Action 层的单元测试

Action 层主要用于接收页面传来的参数，然后调用业务逻辑层的封装方法，最后负责跳转到相应的页面。所以对 Action 层的测试主要是对跳转的验证，也就是在相同的情况下，能不能跳到指定的页面。

当对依赖于其他外部系统 (如数据库或 EJB 等) 的代码进行单元测试，这是一件很困难的工作。在这种情况下，能有效地隔离测试对象和外部依赖，以便管理测试对象的状态和行为。

使用 Mock 对象，是隔离外部依赖的一个有效方法。

1. 什么是 Mock

简单地说 Mock 就是模型，模拟测试时所需的对象及测试数据。比如，Struts 中的 action 类的运行必须依靠服务器的支持，只有服务器可以提供 HttpServletRequest 对象。如果不启动服务器，那么就无法对 action 类进行单元测试。即使当业务逻辑被限定在业务层，Struts action 通常还会包含重要的数据验证、数据转换和数据流控制代码。依靠启动服务器运行程序来测试 action 过于麻烦。如果让 action 脱离容器，那么测试就变得极为简单。脱离了容器，request 与 response 对象如何获得？这时可以使用 Mork 来模拟 request 与 response 对象。

2. StrutsTestCase

StrutsTestCase 是 Junit TestCase 类的扩展，提供基于 Struts 框架的代码测试。可以通过设置请求参数，检查在 Action 被调用后的输出请求或 Session 状态这种方式完成 Struts Action 的测试。StrutsTestCase 提供了用框架模拟 Web 容器的模拟测试方法，也提供了真实的 Web 容器 (如 Tomcat) 下的测试方法。所有的 StrutsTestCase 单元测试类都源于模拟测试 MockStrutsTestCase 或容器内测试的 CactusStrutsTestCase。StrutsTestCase 不仅可以测试 Action 对象的实现，而且可以测试 mapping、frombeans 以及 forwards 声明。

3. 更多 StrutsTestCase 资源与参考

（1）通过 http://sourceforge.net/project/showfiles.php?group_id=39190 来下载它的最新版本。

(2) JavaDoc: http://strutstestcase.sourceforge.net/api/index.html。

(3) 常见问题: http://strutstestcase.sourceforge.net/faq.htm。

4. 用 MockStrutsTestCase 测试举例

模拟用户登录的例子，使用 MockStrutsTestCase 测试，因为它需要更少的启动和更快的运行。

public class LoginAction extends Action {
    public ActionForward perform(ActionMapping mapping,
    ActionForm form,
    HttpServletRequest request,
    HttpServletResponse response) {
    String username = ((LoginForm) form).getUsername();
    String password = ((LoginForm) form).getPassword();
    ActionErrors errors = new Corrections();
    //如果用户名密码不是 SchAdmin / BJ@2008,则返回 Login 页面,并显示错误的信息
    if (((!"SchAdmin".equals(username)) || (!"BJ@2008".equals(password)))
    errors.add("password",new ActioctionError("error.password.mismatch"));

if (!errors.empty()) {
    saveErrors(request, errors);
    return mapping.findForward("login");
}
//用户名与密码正确，保存认证的信息到Session中，并跳转到成功页面
HttpSession session = request.getSession();
session.setAttribute("authentication", username);
return mapping.findForward("success");
}

编写成功的测试案例 (用户名与密码都正确，测试其跳转):

public class TestLoginAction extends MockStrutsTestCase {

    public TestLoginAction(String testName) {
    super(testName);
    }

    public void testSuccessfulLogin() {
    setConfigFile("mymodule", "/WEB-INF/struts-config-mymodule.xml");
    setRequestPathInfo("/mymodule", "/login.do");
    addRequestParameter("username", "SchAdmin");
    addRequestParameter("password", "BJ@2008");
    actionPerform();
    verifyForward("success");
    assertEquals("SchAdmin", (String) getSession().getAttribute("authentication"));
    verifyNoActionErrors();
    }
}

编写出错的测试案例 (用户名正确但密码不正确，测试其跳转与出错信息):

public void testFailedLogin() {
    addRequestParameter("username", "SchAdmin");
    addRequestParameter("password", "111111");
    setRequestPathInfo("/login");
    actionPerform();
    verifyForward("login");
    verifyActionErrors(new String[] { "error.password.mismatch" });
    assertNull((String) getSession().getAttribute("authentication"));
}

5.5.2 数据访问层的单元测试

业务逻辑层，一般用于处理比较复杂的逻辑，也用于 DAO 层的数据操作。对于简单的业务逻辑，可以用 JUnit 测试，而对复杂的逻辑，可以用 Mock 对象来模拟测试。如果测试对象依赖于 DAO 的代码，可以采用 mock object 方法。但是，如果测试对象变成了 DAO 本身，又如何进行单元测试呢？开源的 DbUnit 项目就是为了解决这一问题。

DbUnit (http://dbunit.sourceforge.net/) 是为数据库驱动的项目而对 JUnit 的扩展，可以控制测试数据库的状态。在 DAO 单元测试之前，DbUnit 为数据库准备好初始化数据；而在测试结束时，DbUnit 会把数据库状态恢复到测试前的状态。DbUnit 的主要功能为数据库测试提供了稳定及一致的数据。DBUnit 通过预先在 XML 文件设置数据值、使用 SQL 查询另外的表格为测试提供数据等方式来达到这个目的，而通常只需要使用 XML 文件预置数据的方法即可。

DbUnit 支持多种方式向数据库中插入数据，例如 FlatXmlDataSet、DTDDataset 等，而最常用的是 FlatXmlDataSet。顾名思义，这种方式就是用 XML 的方式准备数据，DbUnit 载入 XML 文件并完成插入数据库的操作。

首先需要准备一份 XML 的数据文件，格式如下 (数据文件 dataset.xml):

1 <?xmlversion = "1.0" encoding = "GB2312"?>
2 < dataset>
3 < TABLE id = "001" name = "mike" />
4 < TABLE id = "002" name = "jack" />
5 </ dataset>

其中第 2 行，dataset 标签是 XML 的根节点，对应于 DbUnit 中的一个 FlatXmlDataSet 对象。第 3 行表示要插入的一条记录。其中，表名为 TABLE, 插入的字段为 id、name, 对应的值分别为 “001”、“mike”。整个 XML 文件一共插入两条记录。注意: XML 文件中的值必须用双引号，DbUnit 会根据实际的表结构进行类型转换。DbUnit 无法插入空值，只能跳过该字段。

接下来要做的就是载入这份数据文件 (载入 XML 文件中的数据)。

1 public IDataSet getDataSet(String path) {
2 FlatXmlDataSet dataSet = null;
3 try {
4 dataSet = new FlatXmlDataSet(new FileInputStream(new File(path)));
5 } catch (Exception e) {
6 e.printStackTrace();
7 }
8 return dataSet;
9 }

其中：

最后就是连接数据库，对数据库进行读写操作。

【代码示例】

1. 连接数据库代码

public DbUnit(String driver, String url, String user, String password) {
    try {
    Class driverClass = Class.forName(driver);
    jdbcConnection = DriverManager.getConnection(url, user, password);
    } catch (Exception e) {
    e.printStackTrace();
    }
}

public void insertData(IDataSet dataSet) {
    try {
    //DatabaseOperation.DELETE.execute(connection, dataSet);
    DatabaseOperation.INSERT.execute(connection, dataSet);
    } catch (Exception e) {
    e.printStackTrace();
    }
}

说明：一般添加之前先删除数据库原有的数据，再把 XML 文件里的数据保存进去，达到每次测试数据都相同的目的。本例中注释的一行删除就是为了这个目的。

public void deleteData(IDataSet dataSet) {
    try {
    DatabaseOperation.DELETE.execute(connection, dataSet);
    } catch (Exception e) {
    e.printStackTrace();
    }
}

public void updateData(IDataSet dataSet) {
    try {
    DatabaseOperation.UPDATE.execute(connection, dataSet);
    } catch (Exception e) {
    e.printStackTrace();
    }
}

5.5.3 Servlet 的单元测试

在开发复杂的 Servlets 时，需要对 Servlet 本身的代码块进行测试，就可以选择 HttpUnit (http://httpunit.sourceforge.net/), 它提供了一个模拟的 Servlet 容器，让 Servlet 代码不需要发布到 Servlet 容器 (如 Tomcat) 就可以直接测试。

使用 HttpUnit 测试 Servlet 时，需要创建一个 ServletRunner 的实例，负责模拟 Servlet 容器环境。如果只是测试一个 Servlet, 可直接使用 registerServlet 方法注册这个 Servlet。如果需要配置多个 Servlet, 可以编写自己的 web.xml, 然后在初始化 ServletRunner 的时候将它的位置作为参数传给 ServletRunner 的构造器。

在测试 Servlet 时，应该记得使用 ServletUnitClient 类作为客户端，它继承自 WebClient。要注意的差别是，在使用 ServletUnitClient 时，它会忽略 URL 中的主机地址信息，而是直接指向它的 ServletRunner 实现的模拟环境。

下面通过对 HelloWorld 代码的测试展示 HttpUnit 测试 Servlet 的方法。

import java.io.IOException;
import javax.servlet.httpophys
import javax.servlet.http HockeyRequest;
import javax.servlet.http HockeyResponse;

public class HelloWorld extends HttpServlet {

    public void saveToSession(HttpServletRequest request) {
    request.getSession().setAttribute("testAttribute",
    request.getParameter("testparam"));
    }

    public void doGet(HttpServletRequest request, HttpServletResponse response)
    throws IOException {
    String username = request.getParameter("username");
    response.getWriter().write(username + ":Hello World!");
    }

    public boolean authenticate() {
    return true;
    }
}

import com.meterware.httpunit.GetMethodWebRequest;
import com.meterware.httpunit.WebRequest;
import com.meterware.httpunit.WebResponse;
import com.meterware.servletunit.InvocationContext;
import com.meterware.servletunit.ServletRunner;
import com.meterware.servletunit.ServletUnitClient;
import junit.framework.Assert;
import junit.framework.TestCase;

public class HttpUnitTestHelloWorld extends TestCase {

    protected void setUp() throws Exception {
    super.setUp();
    }

    protected void tearDown() throws Exception {
    super.teardown();
    }

    public void testHelloWorld() {

    try {
    // 创建 Servlet 的运行环境
    ServletRunner sr = new ServletRunner();
    // 向环境中注册 Servlet
    sr.registerServlet("HelloWorld", HelloWorld.class.getName());
    // 创建访问 Servlet 的客户端
    ServletUnitClient sc = sr.newClient();
    // 发送请求
    WebRequest request = new GetMethodWebRequest("http://localhost/HelloWorld");
    request.setParameter("username","testuser");
    InvocationContext ic = sc.newInvocation(request);
    HelloWorld is = (HelloWorld) ic.getServlet();
    // 测试 Servlet 的某个方法

Assert.assertTrue(is.authenticate());
// 获得模拟服务器的信息
WebResponse response = sc.getResponse(request);
// 断言
Assert.assertTrue(response.getText().equals("testuser:Hello World!");
} catch (Exception e) {
e.printStackTrace();
}
}

5.6 单元测试工具

单元测试一般针对程序代码进行测试，这决定了其测试工具和特定的编程语言密切相关，所以单元测试工具基本是相对不同的编程语言而存在，多数集成开发环境 (如 Microsoft Visual Studio、Eclipse) 会提供单元测试工具，甚至提供测试驱动开发方法所需要的环境。最典型的就是 xUnit 工具家族。

除了上述典型的 xUnit 单元测试框架之外，还有 GoogleTest 单元测试框架 (http://code.google.com/p/googletest/), 它是基于 xUnit 架构的测试框架，在不同平台上 (Linux, Mac OS X, Windows, Cygwin, Windows CE 和 Symbian) 为编写 C++ 测试而生成的，支持自动发现测试、丰富的断言集、用户定义的断言、death 测试、致命与非致命的失败、类型参数化测试、各类运行测试的选项和 XML 的测试报告等。

5.6.1 JUnit 介绍

JUnit 是一个开放源代码的 Java 测试框架，用在编写和运行可重复的测试脚本之上。它是单元测试框架体系 xUnit 的一个实例。JUnit 框架功能强大，目前已成为 Java 单元测试的事实标准，如果与 Mock 对象、HttpUnit、DBUnit 等配合使用，基本上能满足日常的测试要求。JUnit 主要特性如下。

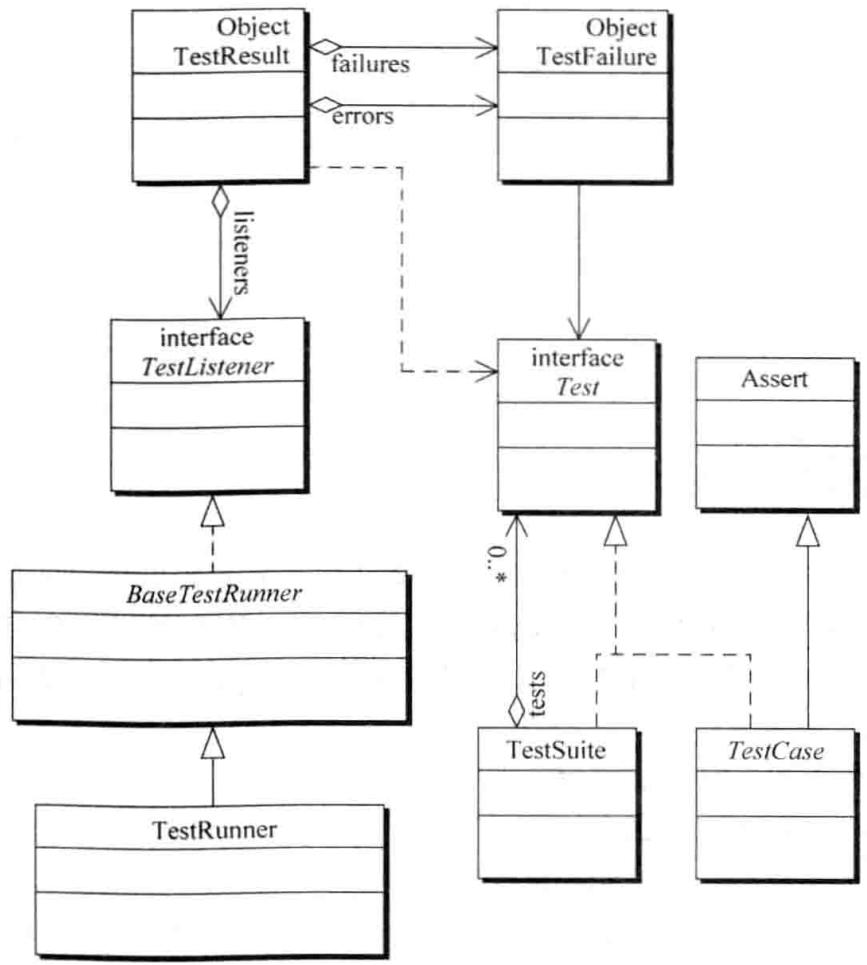

JUnit 一共有 7 个包，如图 5-4 所示，其核心的包是 junit.framework 和 junit.runner。framework 包负责整个测试对象的构建，runner 负责测试驱动，JUnit 有 4 个重要的类，分别是 TestSuite、

TestCase、TestResult 和 TestRunner。另外，JUnit 还包括 Test 和 TestListener 接口和 Assert 类。

JUnit 4 是配合 JDK 1.5 版本的，与之对应的 Ant 需要在 1.7 版本以上，与 JUnit 3.x 相比，JUnit 4 有如下新的改动。

（1）JUnit 原使用命名约定和反射机制来定位测试，而在 JUnit 4 中，测试是由 @Test 注释来识别的。如：

67 import org.junit.Test;
68 import junit.framework.TestCase;
69 public class AdditionTest extends TestCase {
70    private int x = 1;
71    private int y = 1;
72
73 ⊖    @Test public void testAddition() {
74    int z = x + y;
75    assertEquals(2, z);
76    }
77 }

第 73 行的 @Test, 代表要测试此方法。

5.6.2 Eclipse 中 JUnit 应用举例

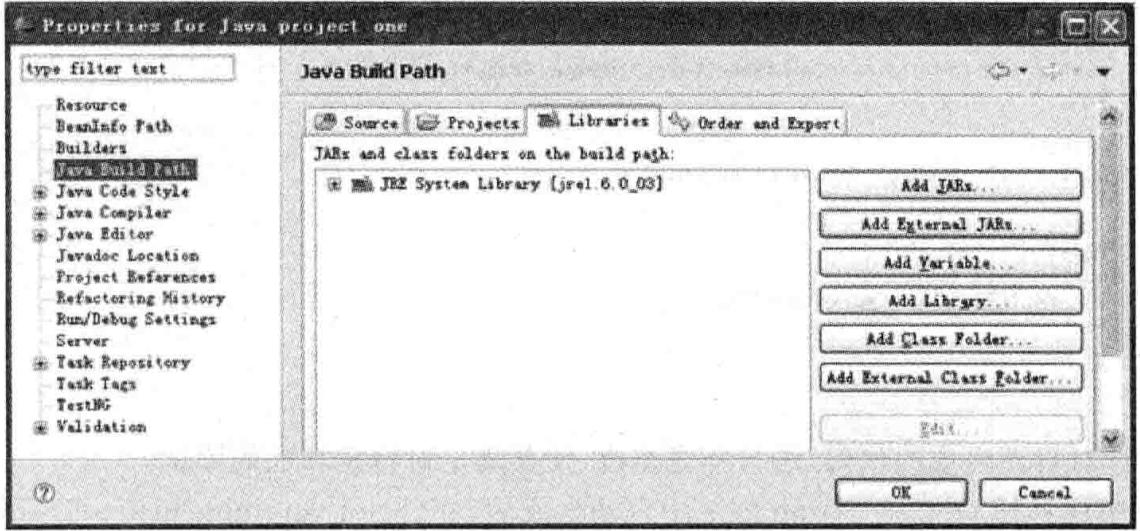

JUnit 软件包可从 http://www.junit.org/ 下载，并作为一个 Java 的扩展库在 Eclipse 中安装。如图 5-5 所示，在 Eclipse 菜单 Project 的子项 Properties 中选择 Java Build Path 命令，单击 Libraries 标签，单击 Add External JARs 按钮，即可选择 junit.jar 或 junit-4.11.jar, 单击打开，就完成了 JUnit 的安装。

Java 中工具类 (Util) 的功能相对、简单，一般不涉及复杂的业务逻辑，如求一个数的最大公约数、数值转换、字符串简单操作、拼 URL 等。这里以 JUnit 4 为例讲解如何进行单元测试。

(1) 建立一个被 JUnit 测试的类。

为了便于讲解，这里以一个简单的 StringUtil.java 的工具类作为被测试的类，它就是将两个传入的字符串连接在一起，程序代码如下:

public class StringUtil {
    3    /**
    * 功能：对传入的两个字符串进行连接
    *
    * @param str1 String 第一个传入的字符串
    * @param str2 String 第二个传入的字符串
    * 要求：传入的两个字符串都不能为null
    * @return String 经过连接后的字符串
    */
    public String addString(String str1, String str2) {
    return str1 + str2;
    }
}

(2) 建立其对应的 Junit Test 类。

在需要建立 Junit 的包内右击，选择 New | Junit Test Case 命令，然后在弹出的对话框中进行如下的设置。

设置好后，单击 Next 按钮，选择对该类中的哪些方法进行测试。因为本例中只有一个 addString 方法，所以就选择它。单击 Finsh 按钮后，就会有如下的代码自动生成。

import static org.junit.Assert.*;

public class StringUtilTest2 {

    @BeforeClass
    public static void setUpBeforeClass() throws Exception {
    }

    @AfterClass
    public static void tearDownAfterClass() throws Exception {
    }

    @Before
    public void setUp() throws Exception {
    }

    @Test
    public void test() {
    fail("Not yet implemented");
    }
}

(3) 针对自动生成的代码，进行补充修改，使其满足对特定功能的测试。

本例中注释掉 testAddString 方法中自动生成的 fail ("Not yet implemented"); 语句，加上需要测试的内容。

import static org.junit.Assert.*;

import org.junit.AfterClass;
import org.junit.Before;
import org.junit.BeforeClass;
import org.junit.Test;
import junit.framework.TestCase;

public class TestStringUtil extends TestCase {

    @BeforeClass
    public static void setUpBeforeClass() throws Exception {
    }

    @AfterClass
    public static void tearDownAfterClass() throws Exception {
    }

    @Before
    public void setUp() throws Exception {
    }

    @Test
    public void testaddString() {
    //fail("Not yet implemented");
    StringUtil a = new StringUtil();
    assertEquals("aacbb",a.addString("aa","bb"));
    }
}

(4) 执行测试。

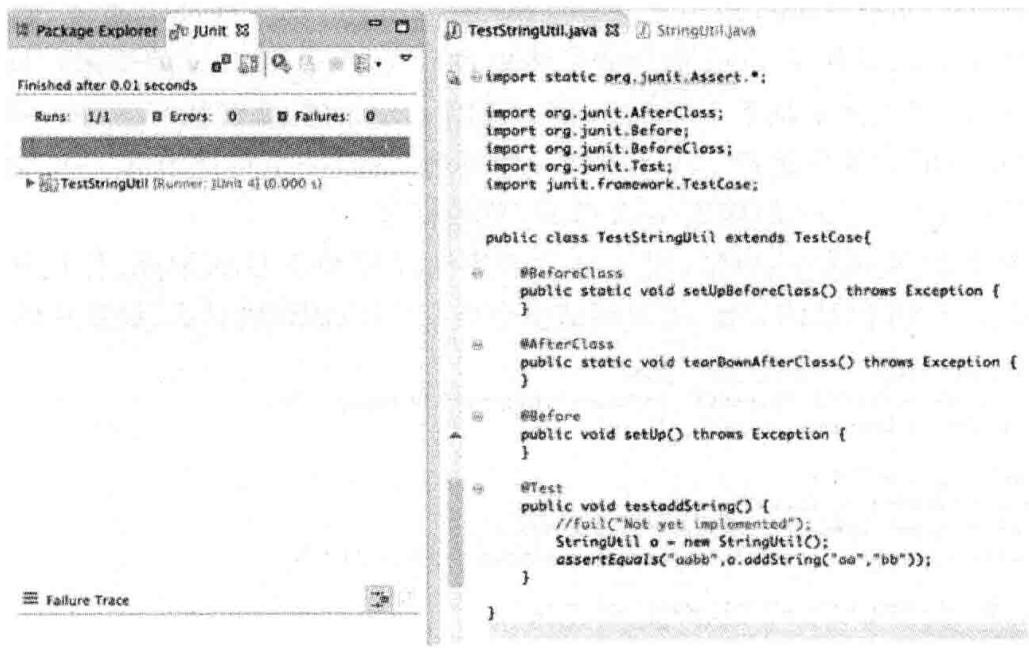

右击 TestStringUtil, 选择 Run As | JUnit Test 命令。如果正确会出现绿色的提示条，代表这个测试案例能正常工作，如图 5-6 所示。

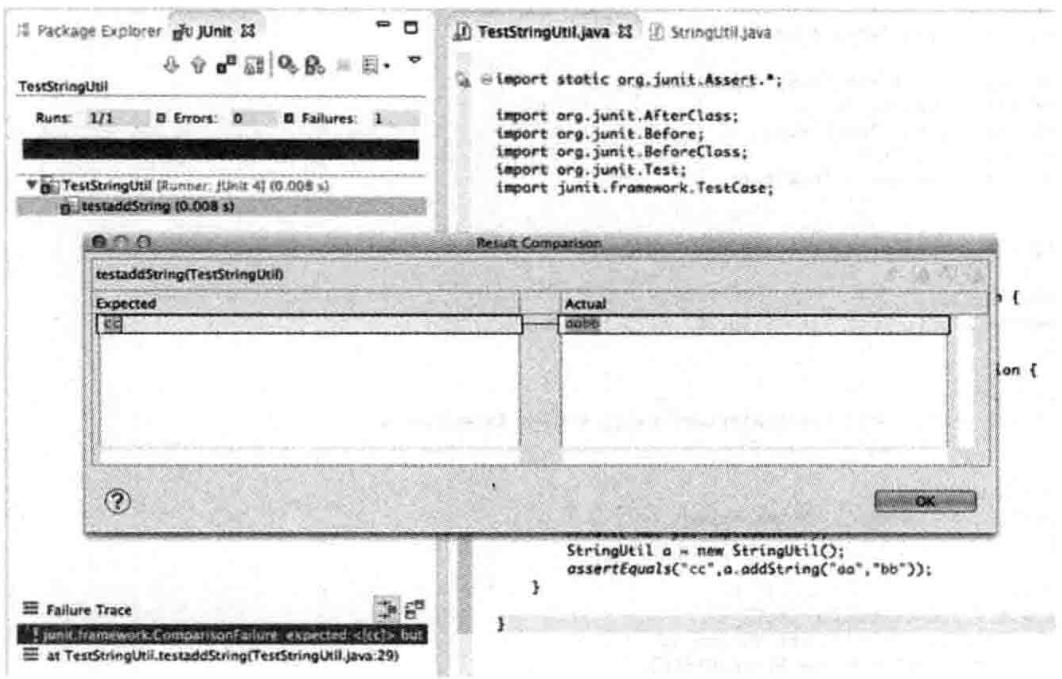

如果失败会出现红色的失败条，并会出现错误的原因和数目。例如，将 assertEquals ("aabb", a.addString ("aa", "bb")); 改为：assertEquals ("cc", a.addString ("aa", "bb")); 两个字符串 aa 与 bb 的连接，不可能等于 cc 的，修改后再运行一下，会出现错误，如图 5-7 所示。

从上面可以看出一个失效 (Failures:1)，测试人员还能进一步查看出错的具体结果 (Failure Trace)。单击 “testaddString (0.008s)”，FailureTrace 将在下面显示具体失效信息：junit.framework.ComparisonFailure:expected:<[cc]>but was:<[aabb]>at TestStringUtil.testAddString (TestStringUtil.java:29)。

双击此信息，会出现 Result Comparison 对话框，说明期望值 cc 与实际结果为 aabb 不符，测试没通过。

5.6.3 JUnit+Ant 构建自动的单元测试

Ant (Another Neat Tool) 是一种基于 Java 的 build 工具。理论上来说，它有些类似于 (UNIX) C 中的 make, 与基于 shell 命令的扩展模式不同，Ant 用 Java 的类来扩展。用户不必编写 shell 命令，配置文件是基于 XML 的，通过调用 target 树，就可执行各种 task。每个 task 由实现了特定接口的对象来运行。Ant 支持一些可选 task, 一个可选 task 一般需要额外的库才能工作。可选 task 与 Ant 的内置 task 分开，单独打包。

Ant 本身就是脚本执行的引擎，用于自动调用程序完成项目的编译、打包和测试等。在 build.xml 中加入 JUnit 测试的设置，可以测试单个类，也可以测试批量类，设置代码参考如下。

<?xml version="1.0" encoding="UTF-8"?>
<project name="Build All Elements" default="runtests" basedir="."">
3>
<target name="runtests">

    <!--为构建设置全局的属性-->
    <property name="src" location="src"/>
    <property name="classes" location="classes"/>
    <property name="junit_lib" location="d:\junit3.8.1\junit.jar">

    <junit printsummary="yes" haltonfailure="yes">
    <classpath>
    <pathelement path="${classes}" />
    <pathelement path="${junit_lib}" />
    </classpath>
    <!-- 单个测试类 -->
    <test name="TestHelloWorld" haltonfailure="yes" />
    <!-- 批置调用测试类 -->
    <!--
    <batchtest fork="yes" todir="${classes}">
    <fileset dir="${src}">
    <include name="*/Test*.java"/>
    </fileset>
    </batchtest>
    -->
    </junit>

</target>

5.6.4 代码的静态检测工具

上面介绍了基于 JUnit 这样的单元测试框架进行的单元测试，即通过执行单元代码验证单元的功能正确性，完成逻辑控制、输入和输出数据等验证。这就是单元的动态测试，其测试成本很高，而且不容易发现违背代码规范和其他一些潜在的代码自身的问题。所以，不仅要进行动态测试，还要进行单元的静态测试，即上面所说的代码评审。但是，如果靠编程人员自行检查代码，不仅工作量大，而且测试过程缺少准确性和可靠性。这时，最好的办法就是借助静态检测工具来完成单元代码的静态测试。

代码的静态检测工具比较多，包括:

静态测试工具虽然要引入一些新规则，但其维护工作量很低，越来越受到人们的关注。如果将静态测试工具集成到项目的每日构建 (Daily Build) 中，通过不断的检查与修改来减少软件缺陷可能存在的地方，效果更好。这里以 FindBugs (http://findbugs.sourceforge.net) 为例，介绍如何使用静态测试工具。

FindBugs 实际是扫描和分析 Java 字节码 (.class 文件), 如果选上.class 文件对应的源文件 (.java 文件), 可以定位到出问题的代码行。FindBugs 支持在 JRE 中独立运行，也可以在开发环境 Eclipse 中运行。Findbugs 的 Eclipse 插件位置为: http://findbugs.sourceforge.net/downloads.html, 安装后，可以在 Eclipse 的 Preferences 中 Java 选项看到 FindBugs, 用户可以完成其报告选项、过滤文件和规则等浏览和设置，如图 5-8 所示。FindBugs 检查的问题有以下几类。

(8) 多线程问题；

(9) 经验性的问题。

如果要了解上述各类问题的具体描述，可参见 “探测器配置 (Detector configuration)” 选项卡，如图 5-9 所示。

图 5-9 FindBugs 探测器的设置和说明

其运行很简单，选择要被测试的.class 或源文件，右击选择 FindBugs 菜单，执行 FindBugs, 检测完成后生成报告。表 5-2 对 FindBugs 和其他两个静态分析工具 PMD、CheckStyle 进行了比较，可进一步了解 FindBugs 的特点。

表 5-2 CheckStyle/PMD 与 FindBugs 主要功能

工具	目的	检查项
FindBugs 检查.class	基于 Bug Patterns 概念,查找 Java 源文件和 bytecode(.class 文件)中的潜在 Bug	bytecode 中的 bug patterns,如 code 性能、NullPoint 空指针检查、没有合理关闭资源、字符串相同判断错(==,而不是 equals)等
PMD 检查源文件	检查 Java 源文件中的潜在问题	空 try/catch/finally/switch 语句块未使用的局部变量、参数和 private 方法空 if/while 语句过于复杂的表达式,如不必要的 if 语句等复杂类
CheckStyle 检查源文件主要关注格式	检查 Java 源文件是否与代码规范相符	Javadoc 注释命名规范多余的 ImportsSize 度量,如过长的方法缺少必要的空格重复代码

5.6.5 SourceMonitor 检测代码复杂度

利用 SourceMonitor 可以为 C++、C、C#、Java、Delphi、Visual Basic 和 HTML 的源代码文件测试代码数量和性能。最终结果可以描绘成图，输出打印。众多的实践与经验证明，如果一个代码过于复杂，那么这个代码出现的缺陷数目会成几何级数的上升，并且给后期的维护带来很大的困难，所以用 SourceMonitor 检查后，一方面测试人员可以对代码自身复杂度高，深度嵌套深的类进行有针对性的加强测试，开发人员也应该要考虑重构，对已有方法进行合理的抽取提炼与分层。

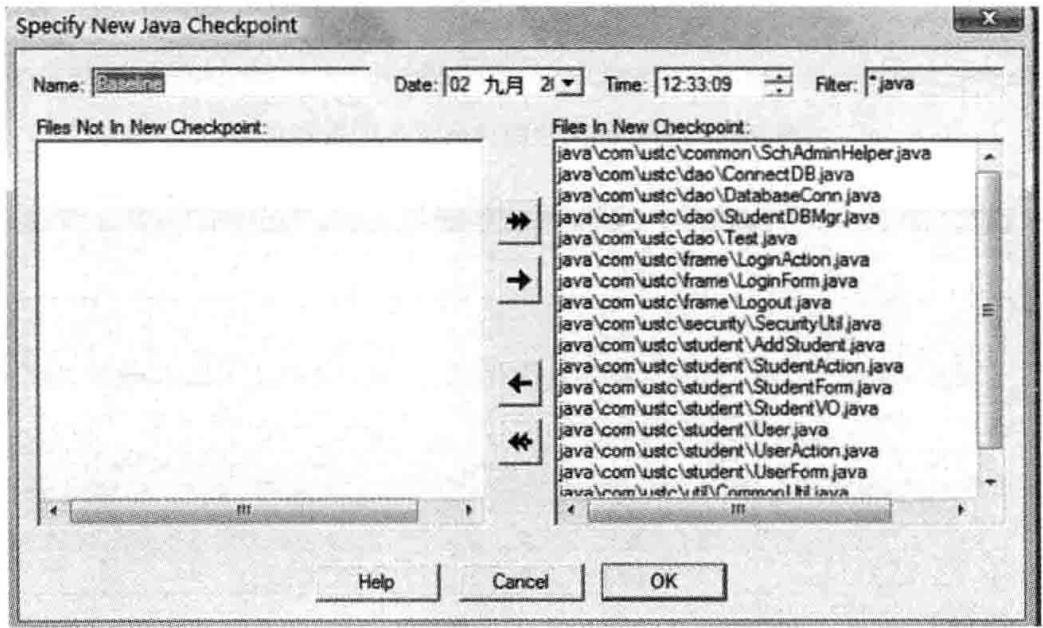

从网上下载 SourceMonitor 软件，安装非常简单。安装以后，就可以从 File 菜单中选择 New Project 命令，并选择项目语言 (如 Java) 和源代码所在的目录 (如 E:\myapp\src)。然后，单击 Next 按钮直至出现如图 5-10 所示的页面，默认是所选择目录下所有的 Java 文件都会检查，如果不想检查可以移动到左边。

单击 OK 按钮后，等待一会儿数据就会生成。双击第一行的 Baseline 则每个文件的详细信息都会列出来，如图 5-11 所示。图中可以按字段排序，很方便地定位哪些类复杂度高、哪些类深度高，以及一些其他的衡量指标。

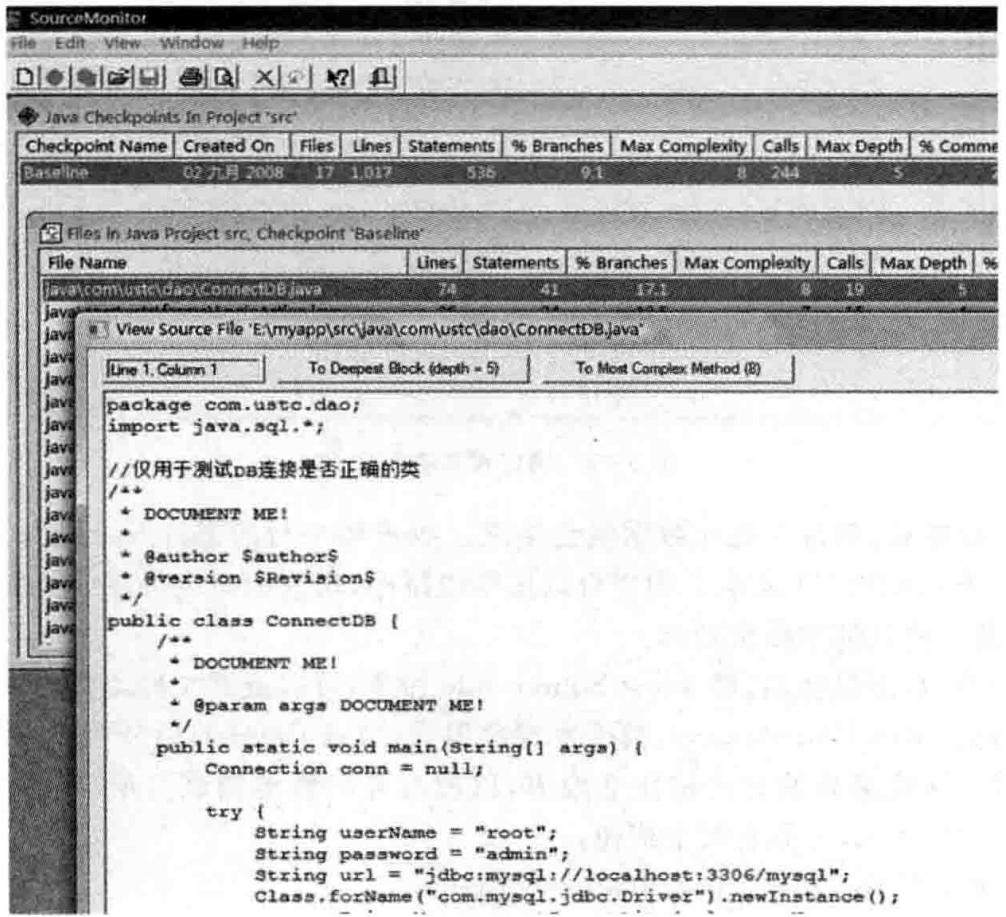

选定某个类，右击鼠标，选择 View Source File 命令，可以查看文件源代码，方便定位到哪个类复杂度最高 (Max Complexity)、哪个类深度最深 (Max Depth), 以及可以方便地定位到导致复杂度最高与深度最高的方法在什么地方，以便有针对性地测试。单击 View Source File 命令后，如图 5-12 所示，上面有两个按钮:

这样就能很方便地定位到什么地方导致深度高，代码复杂。

SourceMonitor 小巧简单，很容易上手使用，并且很容易定位分析需要着重测试或重构的代码。修改代码完后，能很简便地看到改动后的效果，所以对代码复杂度分析是一个比较好的选择。一般来说，对于大型的项目，每个类的复杂度不应大于 50 , 每个类的深度不应高于 6 , 如果超过了这个标准就可以考虑重构这部分代码，这样对于后期的维护是有很大帮助的。

图 5-11 各个源文件的代码复杂度检查结果

Java Checkpoints In Project 'src'
Checkpoint Name	Created On	Files	Lines	Statements	% Branches	Max Complexity	Calls	Max Depth	% Comments
Baseline 02九月2008 17 1.017 536 9.1 8 244 5 25.
Flies In Java Project src, Checkpoint 'Baseline'
File Name				Lines	Statements	% Branches	Max Complexity	Calls	Max Depth	% Co
java\com\ustc\dao\ConnectDB.java				74	41	17.1	8	19	5
java\com\ustc\frame\LoginAction.java				36	24	12.5	7	15	4
java\com\ustc\util\CommonUtil.java				45	19	26.3	5	4	4
java\com\ustc\dao\StudentDBMgr.java				171	117	15.4	5	89	5
java\com\ustc\security\SecurityUtil.java				73	35	14.3	5	15	5
java\com\ustc\student\AddStudent.java				50	39	7.7	4	46	4
java\com\ustc\student\UserForm.java				42	20	5.0	3	10	3
java\com\ustc\dao\DatabaseConn.java				25	14	7.1	2	3	3
java\com\ustc\dao\Test.java				95	48	10.4	2	27	3
java\com\ustc\student tight.\UserAction.java				16	9	11.1	2	4	3
java\com\ustc\commonSchAdminHelper.java				28	16	0.0	1	8	2
java\com\ustc\frame%\LoginForm.java				39	18	0.0	1	0	2
java\com\ustc\frame\Logout.java				18	10	0.0	1	4	2
java\com\ustc\student\StudentForm.java				140	60	0.0	1	0	2
java\com\ustc\student\StudentVO.java				126	48	0.0	1	0	2
java\com\ustc\student\User.java				38	17	0.0	1	0	2

5.6.6 开源的单元测试工具

通过 JUnit 了解了单元测试工具的基本构成和功能。实际上，JUnit 只是开源的单元测试工具中的一个代表，还有许多开源的单元测试工具可以使用。例如，在 JUnit 基础之上扩展的一些工具，如 Boost、Cactus、CUTest、JellyUnit、Junitperf、JunitEE、Pisces 和 QtUnit 等。

在选择测试工具时，首先可考虑开源工具，毕竟开源工具投入成本低，而且有了源代码，能结合自己特定的需求进行修改、扩展，具有良好的定制性和适应性。如果开源工具不能满足要求，再考虑选用商业工具。

1. \(\mathbf{C} / \mathbf{C}++\) 语言单元测试工具

2. Java 语言单元测试工具

（1）TestNG 的灵感来自 JUnit，消除了老框架的大多数限制，使开发人员可以编写更加灵活的测试代码，处理更复杂、量更大的测试。

(2) PMD (http://pmd.sourceforge.net/) 是一款采用 BSD 协议发布的 Java 程序代码检查工具，功能强、效率高，能检查 Java 代码中是否含有未使用的变量、是否含有空的抓取块、是否含有不必要的对象或过于复杂的表达式、冗余代码等。

(3) CheckStyle、FindBugs、Jalopy 都是代码静态测试工具。

(4) Surrogate Test framework 是基于 AspectJ 技术，适合于大型、复杂 Java 系统的单元测试框架，并与 JUnit、MockEJB 和各种支持 Mock 对象的测试工具无缝结合。

(5) Mock Object 类工具: MockObjects、Xdoclet、EasyMock、MockCreator、MockEJB、ObjcUnit、jMock 等。例如，EasyMock 通过简单的方法对于指定的接口或类生成 Mock 对象的类库，把测试与测试边界以外的对象隔离开，利用对接口或类的模拟来辅助单元测试。

(6) Mockrunner 是 J2EE 环境中的单元测试工具，包括 JDBC、JMS 测试框架，支持 Struts、Servlets、EJB、过滤器和标签类。

(7) Dojo Objective Harness 是 Web 2.0 (Ajax) UI 开发人员用于 JUnit 的工具。与已有的 JavaScript 单元测试框架（比如 JSUnit）不同，DOH 不仅能够自动处理 JavaScript 函数，还可以通过命令行界面和基于浏览器的界面完成 UI 的单元测试。

(8) jWebUnit (http://jwebunit.sourceforge.net/) 基于 Java 的测试网络程序的框架，提供了一套测试见证和程序导航标准。以 HttpUnit 和 JUnit 单元测试框架为基础，提供了导航 Web 应用程序的高级 API, 并通过一系列断言的组合来验证链接导航、表单输入项和提交、表格内容以及其他典型商务 Web 应用程序特性的正确性。jWebUnit 以 JAR 文件形式存在，很容易和大多数 IDE 集成起来。

(9) JSFUnit 测试框架是构建在 HttpUnit 和 Apache Cactus 之上，对 JSF (Java Server Faces) 应用和 JSF AJAX 组件实施单元测试，在同一个测试类里测试 JSF 产品的客户端和服务器端。支持 RichFaces 和 Ajax4jsf 组件，还提供了 JSFTimer 组件来执行 JSF 生命周期的性能分析。通过 JSFUnit API, 测试类方法可以提交表单数据，并且验证管理的 bean 是否被正确更新。借助 Shale 测试框架 (Apache 项目), 可以对 Servlet 和 JSF 组件的 Mock 对象实现，也可以借助 Eclipse Web Tools Platform (WTP) 和 JXInsight 协助对 JSF 应用进行更有效的测试。

3. 其他语言单元测试工具

(1) HtmlUnit 是 JUnit 的扩展测试框架之一，使用例如 table、form 等标识符将测试文档作为 HTML 来处理。

(2) NUnit 是类似于 JUnit、针对 C# 语言的单元测试工具。NUnit 利用了许多 .NET 的特性，如反射机制。NUnitForms 是 NUnit 在 WinFrom 上的扩展。

(3) TestDriven.Net 就是以插件的形式集成在 Visual Studio 中的单元测试工具，其前身是 NUnitAddIn。个人版可以免费下载使用，企业版是商业化的工具。

(4) PHPUnit 是针对 PHP 语言的单元测试工具。

(5) DUnit 是 xUnit 家族中的一员，用于 Delphi 的单元测试。

(6) SQLUnit 是 xUnit 家族的一员，以 XML 的方式来编写，用于对存储过程进行单元测试，也可以用于针对数据库数据、性能的测试等。

(7) Easyb 是一个基于 Groovy 行为驱动开发的测试工具，为 Java 和 Groovy 测试。

(8) RSpec 是 Ruby 语言的新一代测试工具，与 Ruby 的核心库 Test::Unit 相比功能上非常接近。RSpec 的优点是可以容易地编写领域特定语言 (Domain Specific Language, DSL), 其目标是支持 BDD (Behaviour-Driven Development, 行为驱动开发),BDD 是一种融合了 TDDt、Acceptance Test Driven Planning 和 Domain Driven Design 的一种敏捷开发模型。

(9) ZenTest 也是针对 Ruby 语言的单元测试工具，可以和 Autotest 一起使用。

5.6.7 商业的单元测试工具

Java/PHP/Ruby 等语言的单元测试工具以开源工具为主，而 C/C++ 语言的单元测试工具以商业工具为主，例如，Parasoft C++、PR QA・C/C++、CompuWare DevPartner for Visual C++ BoundsChecker Suite、Panorama C++ 等。另外，相对开源工具，商业性工具在功能、易用性、稳定和技术支持等方面具有一定的优势。单元测试工具，除了代码扫描工具（如 Parasoft C++) 之外，还有其他一些工具，如：

(1) 内存资源泄漏检查工具，如 CompuWare BounceChecker、IBM Rational PurifyPlus 等。

(2) 代码覆盖率检查工具，如 CompuWare TrueCoverage、IBM Rational PureCoverage、TeleLogic Logiscope 等。

(3) 代码性能检查工具，如 Logiscope 和 Macabe 等。

针对 Java 语言的商业工具，代表产品是 DevPartner Studio for Java、Parasoft Jtest、Sitraka JProbe Suite 和 PR QA・J 等。国内较著名的商业化单元测试工具，则有 Visual Unit (http://www.kailesoft.cn/) 是可视化单元测试工具，支持语句、条件、分支及路径覆盖的测试，使用简单，基本不需要编写测试代码。VU 还增强了调试器功能 (如自由后退、用例切换), 提高了调试的效率。

1. DevPartner Studio 专业版

具有很强的功能，如代码审查、性能分析、内存分析、安全扫描、错误发现和诊断、集成报告、系统比较、代码覆盖率分析等。支持目前主流的平台和技术，如 Visual Studio 2008、Visual Studio Team System 2008、Windows Server 2008、.NET Framework 3.5、Windows Presentation Foundation (WPF)、Language Integrated Query (LINQ) 和 ASP.NET AJAX Extensions。

其中，Jcheck 是功能强大的、图形化的 Java 程序的线程和事件分析工具；DBPartner 是数据库开发及测试工具，DBPartner Debugger 可进行交互式的存储过程开发、调试和优化；而 BoundsChecker 是实时错误检测工具，定位程序在运行时期发生的各种错误，包括指针变量的错误操作、使用未初始化的内存和内存 / 资源泄漏错误。

2. Parasoft C++ Test

C++Test 能够自动测试 \(\mathrm{C} / \mathrm{C}++\) 代码构造（白盒测试）、测试代码的功能性（黑盒测试）和维护代码的完整性（回归测试），其单元级的测试覆盖率可以达到 \(100\%\) 。 \(\mathrm{C}++\) Test 具有以下特性。

（1）自动建立类 / 函数的测试驱动程序和桩调用，并允许定制这些桩函数的返回值或加入自己的桩函数。

(2) 单键执行白盒测试的所有步骤。

(3) 自动建立和执行类 / 函数的测试用例。

(4) 提供快速加入执行说明和功能性测试的框架。

(5) 执行自动回归测试和组件测试 (COM)。

（6）高度可定制的，例如，可以改变测试用例的生成参数，过滤一定的文件、类或方法，在任何层次上进行测试。

(7) 直接安装在 DevStudio 环境中，支持极限编程 (extreme Programming, XP) 模式下的代码测试。

3. Parasoft Jtest

Jtest 通过自动生成和执行全面测试类代码及其分支的测试用例，从而较彻底地检查被测类的结构。Jtest 使用一个符号化的虚拟机执行类，并搜寻未捕获的运行异常。对于检测到的每个异常情况，Jtest 报告一个错误，并提供导致错误的栈轨迹和调用序列。主要特性如下。

(1) 检验超过 350 个来自 Java 专家的开发规范，自动纠正违反超过 160 个编码规范的错误，并允许用户通过图形方式或自动创建方式来自定义编码规范。

(2) 通过简单的操作，自动实现代码基本错误的预防，包括单元测试和代码规范的检查。

(3) 生成并执行 JUnit 单元测试用例，对代码进行即时检查。

(4) 提供了进行黑盒测试、模型测试和系统测试的快速途径。

（5）确认并阻止代码中不可捕获的异常、函数错误、内存泄漏、性能问题、安全弱点的问题。

(6) 监视测试的覆盖范围，自动执行回归测试。

(7) 支持大型团队开发中测试设置和测试文件的共享，支持 DbC 编码规范。

(8) 实现和 IBM Websphere Studio / Eclipse IDE 的安全集成。

4. Parasoft . TEST

专为.NET 开发而推出的单元测试工具，可用于任何 Microsoft .NET 框架的语言，如 C#, VB.NET 和 Managed C++。

(1) 使用超过 200 条的工业标准代码规则对所写代码自动执行静态分析，这些规则有助

于将.NET 全面的编程技术和领域知识应用到代码中，防止错误的出现。

（2）自动测试代码构造与功能。TEST 智能特性，能提取代码、审查代码，生成测试用例，自动完成单元测试。TEST 产生的单元测试可以由用户自定义。

(3) 通过自动衰减测试自动地维持代码完整性。

5. IBM Rational PurifyPlus

IBM Ration PurifyPlus 包含以下三种工具。

（1）PureCoverage 提供代码覆盖率分析，找出未经测试的程序代码，度量在所有测试用例中多少代码运行了，多少代码没有运行。

(2) Quantify 用来进行性能分析，识别应用程序性能瓶颈。

（3）Purify 用来进行内存分析，寻找应用程序的内存泄漏和错误的内存使用，这些有可能导致应用程序崩溃。

6. JProbe Suite

JProbe Suite 包括 4 个独立工具：Memory Debugger 和 Profiler 被称作程序性能工具，而 Threadalyzer 和 Coverage 被称作程序校正工具。

7. PRQA 单元测试工具

PRQA 提供的代码测试工具有 QA・C, QA・C++ 和 QA・J (http://www.pr-qa.com/programmingresearch/PRODUCTS.html), 包括进行编码规则检查和静态分析，找出过于复杂、不便于移植和维护等各种代码质量问题。PRQA 公司提供编码规则检查工具包，包括 HIGH・INTEGRITY C++, QA・MISRA 和 QA・JSF++。PRQA 的静态测试工具可与 Vector 公司的动态测试工具 VectorCAST 很好地集成。而且，它还能够和 Headway 的 Structure101 很好地集成，使后者具有复杂 C/C++ 代码的结构分析以及质量度量能力。

5.7 系统集成的模式与方法

在软件开发中，经常会遇到这样的情况，单元测试时能确认每个模块都能单独工作，但这些模块集成在一起之后会出现有些模块不能正常工作的问题。这主要是因为模块相互调用时接口会引入新的问题，包括接口参数不匹配、传递错误数据、全局数据结构出现错误等。这时，需要进行集成测试 (Integration Test)。集成测试是将已分别通过测试的单元按设计要求集成起来再进行的测试，以检查这些单元之间的接口是否存在问题，包括接口参数的一致性引用、业务流程端到端的正确性等。

集成测试既要求参与的人熟悉单元的内部细节，又要求能够从足够高的层次上观察整个系统。一般由有经验的测试人员和软件开发者共同完成集成测试的计划和执行。集成测试是白盒测试和黑盒测试相结合的典型应用场景。在自底向上集成的早期，白盒测试占较大的比例，随着集成测试的规模越来越大，白盒测试所占的比重在逐步减少，渐渐地黑盒测试占据主导地位。

5.7.1 集成测试的模式

在开始集成测试时，首先需要选择集成模式。集成模式是软件集成测试中的策略体现，其重要性是明显的，直接关系到测试的效率、结果等，一般要根据具体的系统来决定采用哪种模式。集成测试基本可以概括为以下两种。

在非增量式集成中容易出现混乱，因为测试时可能发现一大堆错误，为每个错误定位和纠正非常困难，并且在改正一个错误的同时又可能引入新的错误，新旧错误混杂，更难断定出错的原因和位置。与之相反的是增量式集成模式，程序一段一段地扩展，每次测试的接口非常有限，错误易于定位和纠正，界面的测试也可做到完全彻底。在两种模式中，增量式集成模式有一定的优势，但它们有各自的优缺点。

在实际工作中，一般采用渐增式测试模式，具体的实践有自顶向下、自底向上、混合策略等。

5.7.2 自顶向下和自底向上集成方法

1. 自顶向下法

自顶向下法 (Top-down Integration)，从主控模块 (“主程序”) 开始，沿着软件的控制层次

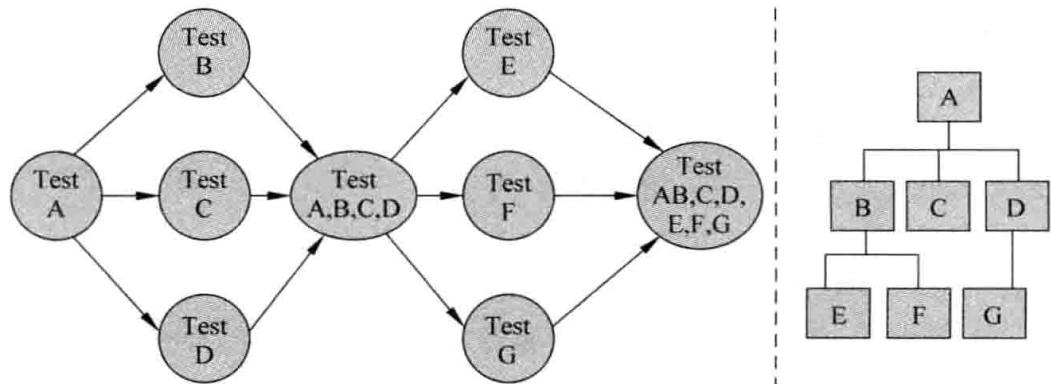

向下移动，从而逐渐把各个模块结合起来。在集成过程中，可以使用深度优先的策略或宽度优先的策略，如图 5-13 所示，其具体步骤如下。

（1）对主控模块进行测试，测试时用桩程序代替所有直接附属于主控模块的模块。

（2）根据选定的结合策略（深度优先或宽度优先），每次用一个实际模块代替一个桩程序（新结合进来的模块往往又需要新的桩程序）。

(3) 在结合下一个模块的同时进行测试。

（4）为了保证加入模块没有引进新的错误，可能需要进行回归测试（即全部或部分地重复以前做过的测试）。

从第 (2) 步开始不断地重复进行上述过程，直至完成。自顶向下法的主要优点是：不需要测试驱动程序，能够在测试阶段的早期实现并验证系统的主要功能，而且能在早期发现上层模块的接口错误。其缺点是：需要桩程序，可能遇到与此相联系的测试困难，低层关键模块中的

图 5-13 自顶向下集成方法示意图

错误发现较晚，而且用这种方法在早期不能充分展开人力。

2. 自底向上法

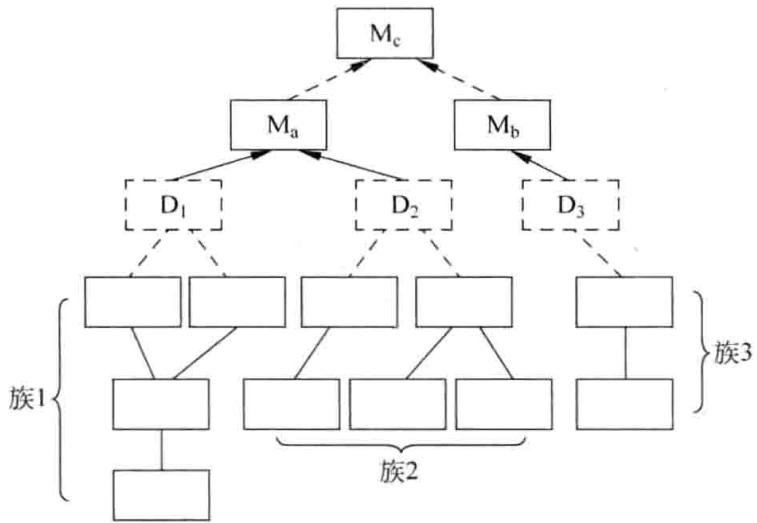

自底向上 (Bottom-up Integration) 测试从 “原子” 模块 (即在软件结构最底层的模块) 开始集成以进行测试，如图 5-14 所示，具体策略如下。

(1) 把底层模块组合成实现某个特定的软件子功能的族。

(2) 写一个驱动程序 (用于测试的控制程序), 协调测试数据的输入和输出。

(3) 对由模块组成的子功能族进行测试。

（4）去掉驱动程序，沿软件结构自下向上移动，把子功能族组合起来形成更大的子功能族 (Cluster)。

从第 (2) 步开始不断地重复进行上述过程，直至完成。

自底向上法的优缺点与自顶向下法刚好相反。

5.7.3 混合策略

在具体测试中，可采用混合策略，即结合上述的两种方法 —— 自顶向下法和自底向上法来逐步实施集成测试。

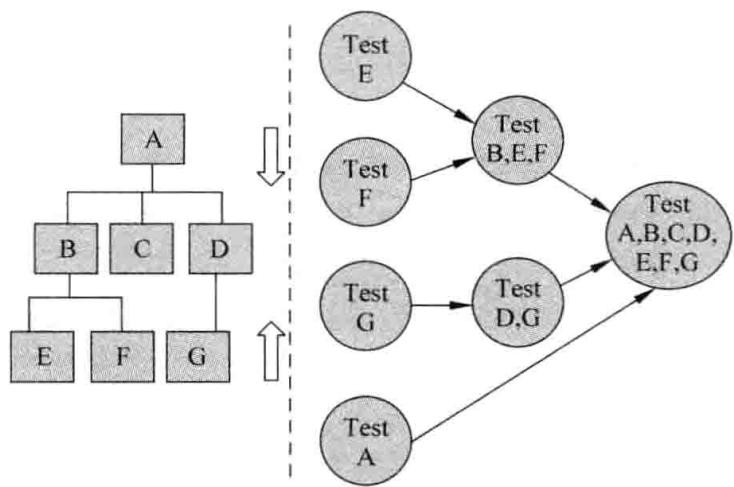

这种混合策略也有一些不同的组合方式，如三明治集成方法 (Sandwich Integration), 基本思想是一致的，自两头向中间集成，只是具体实现有些差异，如图 5-16 所示。

采用三明治方法的优点是：它将自顶向下和自底向上的集成方法有机地结合起来，不需要写桩程序，因为在测试初自底向上集成已经验证了底层模块的正确性。采用这种方法的主要缺点是：在真正集成之前每一个独立的模块没有完全测试过。

5.7.4 持续集成

通常系统集成都会采用持续集成的策略，软件开发中各个模块不是同时完成，根据进度将完成的模块尽可能早地进行集成，有助于尽早发现 Bug, 避免集成中大量 Bug 涌现。同时自底向上集成时，先期完成的模块将是后期模块的桩程序，而自顶向下集成时，先期完成的模块将是后期模块的驱动程序，从而使后期模块的单元测试和集成测试出现了部分的交叉，不仅节省了测试代码的编写，也有利于提高工作效率。

在没有采用持续集成策略的开发中，开发人员经常需要集中开会来分析软件究竟在什么地方出了错。因为某个程序员在写自己这个模块代码时，可能会影响其他模块的代码，造成与已有程序的变量冲突、接口错误，结果导致被影响的人还不知道发生了什么，Bug 就出现了。这种 Bug 是最难查的，因为问题不是出在某一个人的领域里，而是出在两个人的交流上面。随着时间的推移，问题会逐渐恶化。通常，在集成阶段出现的 Bug 早在几周甚至几个月之前就已经存在了。结果，开发者需要在集成阶段耗费大量的时间和精力来寻找这些 Bug 的根源。

如果使用持续集成，这样的 Bug 绝大多数都可以在引入的第一天就被发现。而且，由于一天之中发生变动的部分并不多，所以可以很快找到出错的位置。如果找不到 Bug 究竟在哪里，也可以不把这些代码集成到产品中去。所以，持续集成可以减少集成阶段消灭 Bug 所消耗的时间，从而最终提高软件开发的质量与效率。

为了做到持续集成测试，需要构建良好的集成测试环境。例如，业界通常采用 Maven、Ant 在 Jenkins 中完成持续构建和集成，然后在此基础上自动触发自动化测试，完成基本的功能和接口测试，一般称为构建包的验证 (Build Verification Test,BVT)。这种 BVT 可以看作是非严格意义上的集成测试，因为如果集成有问题，会在版本构建中出现问题，会被 BVT 发现。基于良好的基础设施，就可以做到持续构建、持续集成测试。

小结

单元测试的对象是在程序系统中的最小单元 —— 模块或组件上，其目标不仅是测试代码的功能性，还需确保代码在结构上可靠且健全。单元测试也可以采用静态测试和动态测试。静态测试主要体现在两个方面，一方面通过工具进行自动分析，另一方面可以通过人工评审，最常用的方法是互为评审 (Peer Review)，对一些关键代码或新人写的代码，主要采用走查 (Walk Through) 和会议审查 (Inspection) 等评审方式。另一方面，可以借助静态测试工具来完成对所有代码的扫描和分析，输出测试报告，这种方式的应用越来越多。

动态技术主要采用基于代码的逻辑覆盖方法，从程序的内部结构出发设计测试用例，检查程序模块或组件已实现的功能与定义的功能是否一致，并结合基于输入域的测试方法、组合测试方法等，完成对调用参数、变量取值等测试，最终完成控制流和数据流的分析与测试。由于模块规模小、功能单一、逻辑简单，测试人员有可能通过模块说明书和源程序，清楚地了解该模块的 I/O 条件和模块的逻辑结构，采用结构测试（白盒法）的用例，尽可能达到彻底测试，使之对任何合理和不合理的输入都能鉴别和响应。

本章还介绍了单元测试中常用的测试工具，包括开源工具和商业工具。重点介绍了单元测试框架 JUnit、代码静态分析工具 CheckStyle/PMD 与 FindBug、代码复杂度检测工具 SourceMonitor，已经介绍如何用 JUnit+Ant 构建自动测试等。通过使用这些不同方面的单元测试工具，不仅更容易实施单元测试，不断复用测试脚本，减少单元测试的工作量，而且借助静态分析、复杂度衡量等，可以更好地清楚缺陷，提供代码的质量。

单元测试和集成测试紧密相关，几乎同步进行，而且目前业界都提倡持续集成、持续测试。在持续测试中，更关注集成测试的基础设施，从而能够比较容易地完成持续构建和持续集成测试。

思考题

1. 为什么要进行单元测试？单元测试的主要任务有哪些？

2. 单元测试的对象不可能是一组函数或多个程序的组合，为什么？

3. 单元测试一般由开发人员完成，并采用白盒测试技术，这样会获得更高的测试效率和更彻底的测试，谈谈其中的道理。

4. 代码评审有哪些方法？哪一种方法比较有效？为什么？

5. 如何做好单元测试的各个阶段的管理工作？

6. 动手写一个类的 JUnit 单元测试方法，并让其运行成功，体验 JUnit 的使用方法。

7. CheckStyle/PMD 与 FindBugs 各自的主要功能是什么？试着在某个 JavaEE 项目中使用 FindBugs 进行检测，并分析测试结果。

8. SourceMonitor 的主要作用是什么？试着对一个已有的项目用 SourceMonitor 进行分析。

9. 进一步了解持续集成和持续测试的知识，设法自己搭建这样的集成环境。
